Amlogic S905D3人脸识别等机器视觉项目专用嵌入式系统

采用Amlogic S905D3芯片方案的嵌入式系统,搭载Android 9.0操作系统。主要作为人脸识别、视频分析等机器视觉项目的控制主板使用。晶晨S905D

产品详情

采用Amlogic S905D3芯片方案的嵌入式系统,搭载Android 9.0操作系统。主要作为人脸识别、视频分析等机器视觉项目的控制主板使用。晶晨S905D3集成了独立的1.2TOPS NPU人工智能处理器,支持主流音视频格式和图片的解码。MIPI 输入和输出接口,丰富的接口,让产品变得更加通用。由于其硬件平台化、Android智能化的特点,在需要进行人机交互,网络设备交互时,都可以 作为智能终端平台来进行使用。

S905D3 是一款 12nm 工艺低功耗,高性能处理器,适用于计算,个人移动互联网设备和 其他智能设备应用。它基于 Big.Little 架构,将四核 Cortex-A55 与算例 1.2T 的 NPU 处理器集 成在一起 。采用了该芯片的 S905D3 主板方案,对比市面常见的四核方案,在性能上有质的 飞跃,能够播放各种格式高清视频 HDMI 可输出 4K*2K/60 帧视频,能处理深度学习等复杂 的互动操作。此款S905D3嵌入式系统具有很强的拓展性,板载接口丰富:4 个 USB2.0 口,1 个 IIC,1 个 RS23、1 个 RS485,1 个韦根,28PIN 排针接口(8 通道I2S/PDM,1 个 I2C、2 个 ADC 口,5V、3.3V 电源、8 个 GPIO)能扩展更多的外设。

此款Amlogic S905D3嵌入式系统已经量产,支持OEM订单,也可根据客户需求重新设计硬件,支持ODM项目开发。

S905D3嵌入式系统主要规格参数:

CPU

S905D3 Quad core ARM Cortex-A55 CPU, ARM G31 MP2 GPU, 1.2 TOPS NN inference accelerator

主频

Frequency

1.9Ghz

图形处理单元

GPU

ARM G31 MP2 GPU

神经网络处理单元

NPU

1.2 TOPS NN inference accelerator for AI project

内存

Memory

DDR3   capacity of 4GB

内置存储容量

Storage

8GB/16GB/32G eMMC

显示屏接口

Built-in Display

Mipi 接口 支持最大分辨率 1080p

板载背光

Backlight

onboard 背光 up to 35V,Support5V 接口,12V 接口,

摄像头接口

Built-in ISP

4line  mipi/2*2line 输入

触摸屏

Touch

提供 I²C 接口(可以支持电阻触摸,电容触摸)

网络

Network

具备 RJ45 接口,支持 100M 以太网

Has the RJ45 interface, support 100m Ethernet

具备 wifi 模块,支持 Wi-Fi 802.11b/g/n 协议

接口设备

Interface Device

USB 2.0 hub 扩展 4 个 USB host

支持 USB 接口摄像头

1 个 micro USB、1 个 TF 卡(TF 兼容 SD3.0,MMC VER4.51)

一路 RS23、1 路 RS485,一路韦根,1 个 28pin 排针接口

最大支持 1W/8R 双声道喇叭,MIC 输入

音频

Audio

Supports MP3, AAC, WMA, RM, FLAC, Ogg, Dolby Digital optional, Dolby Digital Plus optional, DTS optional and programmable with 7.1/5.1 down-mixing

●  3 built-in TDM/PCM/I2S ports with TDM/PCM mode up to 384kHz x 32bits x 16ch or 96kHz x 32bits x 32ch and I2S mode up to 384kHz x 32bits x 16ch

视频图片

Video/Picture

Amlogic Video Engine (AVE) with dedicated hardware decoders and encoders

● Support multi-video decoder up to 4x1080P@60fps

● Supports multiple “secured” video decoding sessions and simultaneous decoding and encoding

● Video/Picture Decoding

VP9 Profile-2 up to 4Kx2K@60fps

H.265 HEVC MP-10@L5.1 up to 4Kx2K@60fps AVS2-P2 Profile up to 4Kx2K@60fps

H.264 AVC HP@L5.1 up to 4Kx2K@30fps

MPEG-4 ASP@L5 up to 1080P@60fps (ISO-14496)

WMV/VC-1 SP/MP/AP up to 1080P@60fps

AVS-P16(AVS+) /AVS-P2 JiZhun Profile up to 1080P@60fps MPEG-2 MP/HL up to 1080P@60fps (ISO-13818)

MPEG-1 MP/HL up to 1080P@60fps (ISO-11172)

RealVideo 8/9/10 up to 1080P@60fps

Multiple language and multiple format sub-title video support

MJPEG and JPEG unlimited pixel resolution decoding (ISO/IEC-10918) Supports JPEG thumbnail, scaling, rotation and transition effects

Supports *.mkv,*.wmv,*.mpg, *.mpeg, *.dat, *.avi, *.mov, *.iso, *.mp4, *.rm and *.jpg file formats

● Video/Picture Encoding

Independent JPEG and H.264 encoder with configurable performance/bit-rate JPEG image encoding

操作系统

System

Google Android 9.0

基本软件功能

Software Function

网页浏览、电子邮件、电子书、资源管理器

语言支持

Language

中文,英文等多国语言

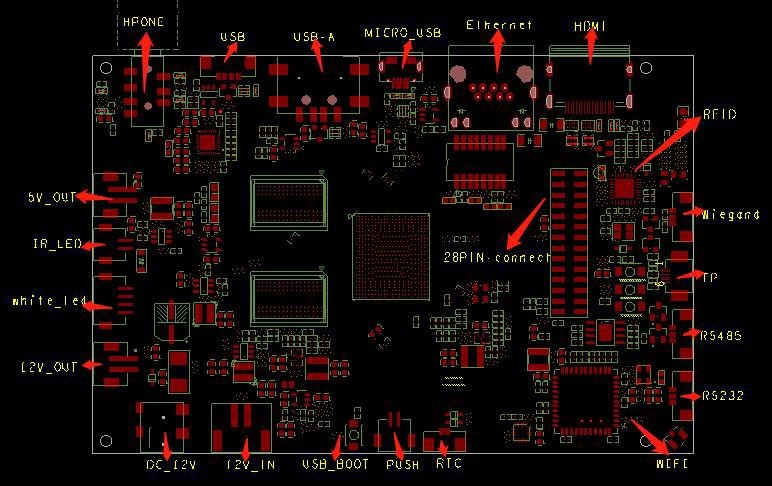

S905D3嵌入式系统 接口示意图 正面

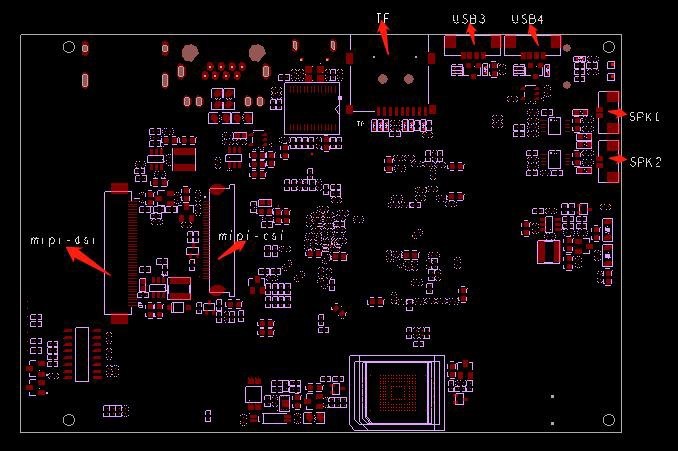

S905D3嵌入式系统 接口示意图 背面

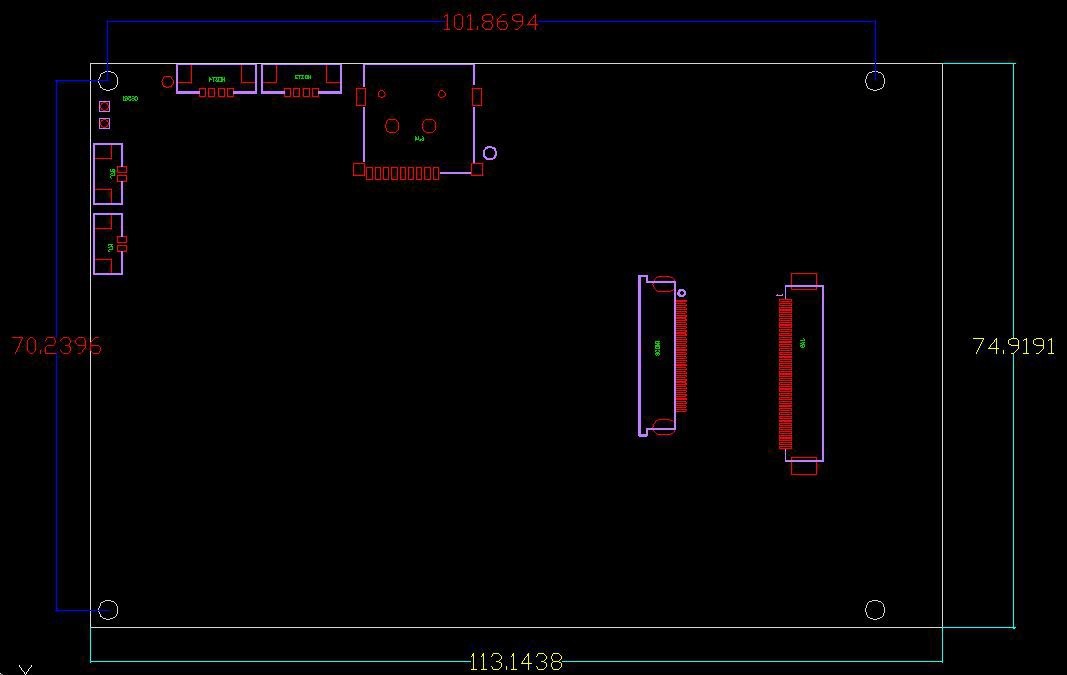

PCB 结构(The structure of the PCB)

PCB 板结构六层板,长度 113.15mm,宽度 74.92mm,板厚 1.6mm
